Robust rengjøring av rør Subsea

Marin begroing gir store belastninger

Marin begroing på fleksible risere bidrar til en betydelig økning i både vekt og hydrodynamiske laster. Egenvekten til blandet marinbegroing ligger typisk på rundt 1300–1400 kg/m³, og begroingstykkelser over 150 mm er ikke uvanlig i tropiske farvann.

I en operasjon ble vektreduksjon etter rengjøring estimert til 5,3–5,7 tonn over en 50 m lang seksjon av en 470 mm fleksibel riser (produksjonsriser). Når slike tall multipliseres over et komplett riser-system, blir den totale lastreduksjonen betydelig.

FlexiTRIC – mekanisk arbeidshest for krevende forhold

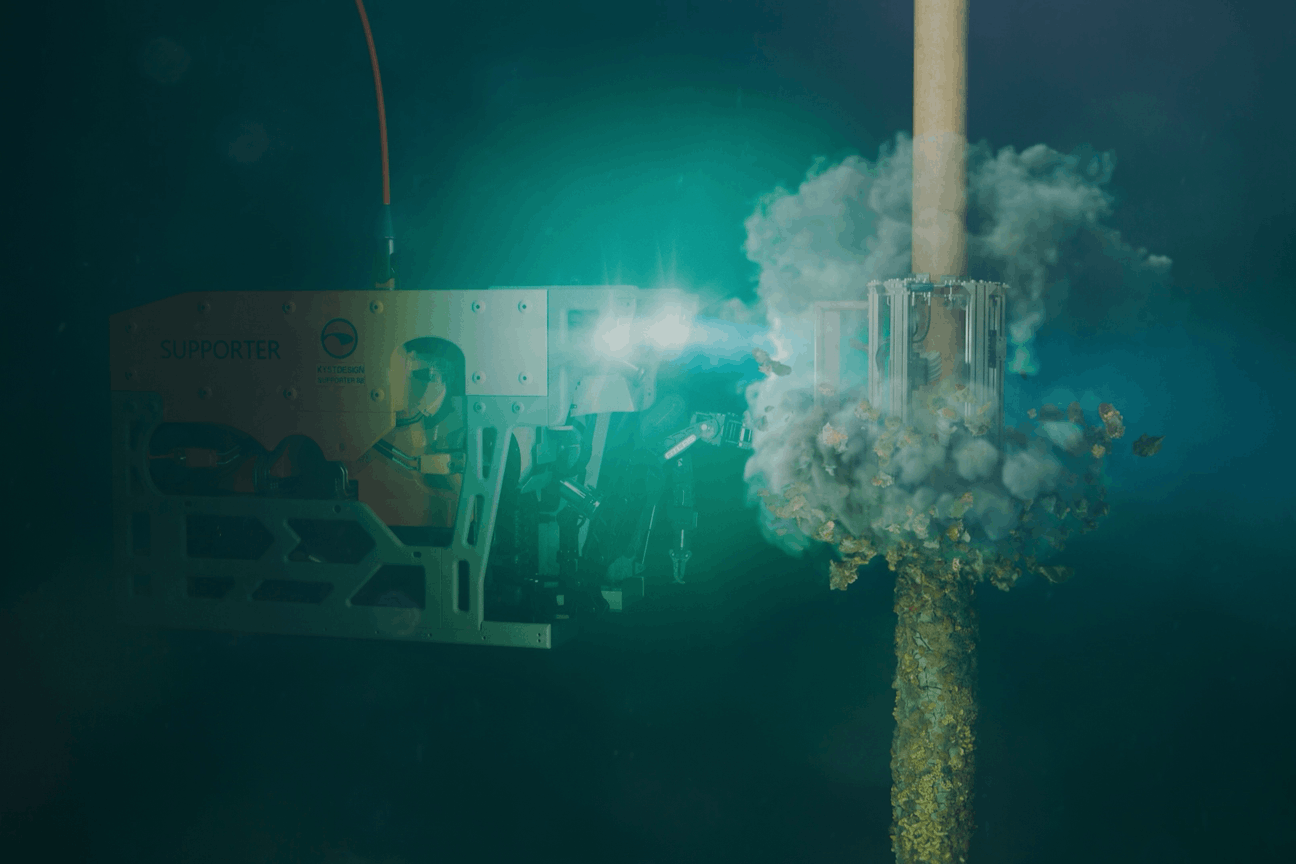

FlexiTRIC er et hydraulisk verktøy konstruert for tøffe rengjøringsoperasjoner. Verktøyet kombinerer:

-Plog, som bryter opp hard begroing, inkludert korallvekst og store skjellkolonier.

-Segmenterte gummielementer, som sikrer presis sentrering og drar av marinbegroing uten å skade beskyttende kappe på risere og rør.

-Børster, som fjerner restmateriale og klargjør overflaten for inspeksjon.

-Hydraulisk åpning og lukking av verktøyet for enkel operasjon med ROV.

Verktøyets innerdiameter kan justeres i 5 mm-trinn, og fire hovedstørrelser (S–XL) dekker alle størrelser riser eller rør fra 100 til 500 mm. Verktøyet kan hurtig tilpasses hver riser for optimal rengjøring.

Feltoperasjoner i Vest-Afrika

I 2024 ble FlexiTRIC brukt på flere risere i Vest-Afrika, hvor begroingen hadde akkumulert over 10 år uten noen form for rengjøring. Her var det flere faktorer som gjorde dette utfordrende:

• Rankefotinger (Rur/Barnacle) på 15–20 cm, enkelte større.

• Kompakt hard vekst gjennom store deler av vannkolonnen.

• Tauverk og fiskerirelatert søppel som hang fast i koloniene og rørene.

• Økning av diameter som i noen tilfeller var nært en dobling.

Verktøyet viste stabilt og god kontakt, selv i de øverste 60–80 meterne hvor begroingen var hardest og tykkest. Plogen håndterte store variasjoner i motstand, mens de elastiske sentreringssegmentene holdt verktøyet stabilt, også ved ujevn geometri.

Hvorfor redusere vekt og diameter?

For fleksible rør er tre av de viktigste konsekvensene av marin begroing:

-Økt egenvekt og endrede dynamiske laster

Et tyngre rør gir større belastninger på termineringer og økt mekanisk spenning.
Økt masse vil også endre bevegelsesmønster og kan påvirke designkriterier som levetidskalkulasjoner for tretthet.

-Økt hydrodynamisk diameter

Marinbegroing øker rørets effektive ytre diameter og endrer dermed den totale sidelasten fra strøm og bølger. Det kan også skape større turbulens rundt røret, som igjen endrer bevegelsesmønsteret til røret. For et fleksibelt rør vil en dobling av diameter gjøre at sidelasten blir mer enn fire ganger høyere i samme strømprofil.

-Overflatekontakt og slitasje

Et større tverrsnitt øker risikoen for kontakt, gnisning og skader på rør og nærliggende strukturer. Faren for skade på beskyttende ytterkapper kan reduseres ved regelmessig rengjøring.

Global bruk og dokumenterte resultater

FlexiTRIC er de siste årene brukt i prosjekter i Europa, Afrika og Asia. I løpet av én enkel 13-dagers mobilisering i Vest-Afrika ble det fjernet omkring 159–171 tonn marinbegroing fra 30 fleksible risere og umbilicals. Alle ble rengjort fra 30-300 meters dybde, med betydelig reduksjon i både drag og vekt.

FlexiTRIC er et robust og driftssikkert verktøy for rengjøring av fleksible stigerør og andre runde geometrier under krevende forhold. Feltresultater viser at mekanisk fjerning av marin begroing gir betydelige gevinster, inkludert lavere last, redusert bevegelse og mindre risiko for mekanisk slitasje, og dermed bedre forutsetninger for inspeksjon og levetidsstyring.
