Subsea Dredge har nøkkelrolle i undervannsprosjekter
Historien til Deep C startet på 90-tallet da den unge og lovende PhD-studenten Tom Jacobsen ved NTH testet forskjellige løsninger for forflytning av stein under vann. Resultatet ble verdens første ejektorbaserte dredger som raskt fikk tilnavnet “saksofonen” på grunn av sin karakteristiske utforming.
Siden den gang har teknologien blitt videreutviklet, og dagens HD Subsea Dredge bygger videre på erfaringer fra pionerdagene.
HD Subsea Dredge er en kompakt, helelektrisk enhet utviklet for ROV-operasjoner ned til 2000 meters dyp. Det gir høy kapasitet og fleksibilitet med et minimalt “topside-spread”.
Kraft og kapasitet
Bak det kompakte skallet skjuler det seg krefter som kan flytte fjell. HD Subsea Dredge pumper havbunnsmasser gjennom en opptil 16” (400mm) sugeslange, med 2 × 95 kW samlet effekt. Sedimenter kan transporteres opp til 100 meter fra arbeidsstedet, og med et bakketrykk på kun 5 kPa kan den plasseres på svært myk sjøbunn.
Fleksible konfigurasjoner
En av styrkene til HD Subsea Dredge er at den kan tilpasses situasjonen. Standard oppsett er et sugehode optimalisert for ROV-håndtering med eller uten en dedikert dredgemanipulator. Narhval-konfigurasjonen benyttes for tilkomst under templater som trenger understøtting, og inkluderer blant annet et 10+ meter langt horisontalt sugehode. For tilkomst i pæler eller på innsiden av en template benyttes gjerne et kranhengt sugehode der ROV kan guide innsuget uten å dykke helt til bunns.
Når prosjektene øker i omfang, kan to ROV-er jobbe sammen for å dele på oppgaven. Denne fleksibiliteten gjør at utstyret kan brukes i alt fra enkle, små oppdrag til mer krevende og omfattende prosjekter.
– Med dette oppsettet får ROV-en en betydelig økt dredgekapasitet. Det handler om å tilpasse kapasiteten til forholdene, å benytte verktøy som er konfigurert for jobben, sier Odd Gustav Kvalvåg, CEO i Deep C.
Med vann som verktøy
Kapasitet for forflytning av stein er typisk rundt 15 kubikkmeter i timen, og opptil 80 kubikkmeter i timen for sand og løsere masser. Men det er ikke alltid havbunnen spiller på lag.
Hard leire og kompakte masser har for mange vært ensbetydende med mekanisk intervensjon, en tilnærming som krever betydelige krefter for å presse fres eller meisel ned mot havbunnen, samt forårsaker vibrasjoner og lydbølger som kan påvirke både infrastruktur og marint liv.
Ved å sende nøye kalibrerte vannstråler ned i havbunnen (jetting), løses massene effektiv opp uten behov for tyngre utstyr og uten å forårsake vibrasjoner eller marin støy. Selv grouting med skjærstyrke på 50MPa brytes opp og pumpes bort.
– Den er 100% til å stole på og “jysla” effektiv. Oppsettet er enkelt, og systemet er trygt å bruke, helt uten hydraulikkolje. Den manuelle backflush-funksjonen gjør at vi enkelt kan reversere vannstrømmen dersom vi har truffet på ekstremt store steiner som klogger. Når vi møter hard sjøbunn, er spylingen et stort pluss. Den myker opp bunnen slik at vi lettere kan komme oss gjennom, sier ROV-pilot Mathias Utheim Hansen.
Operasjonelle fordeler

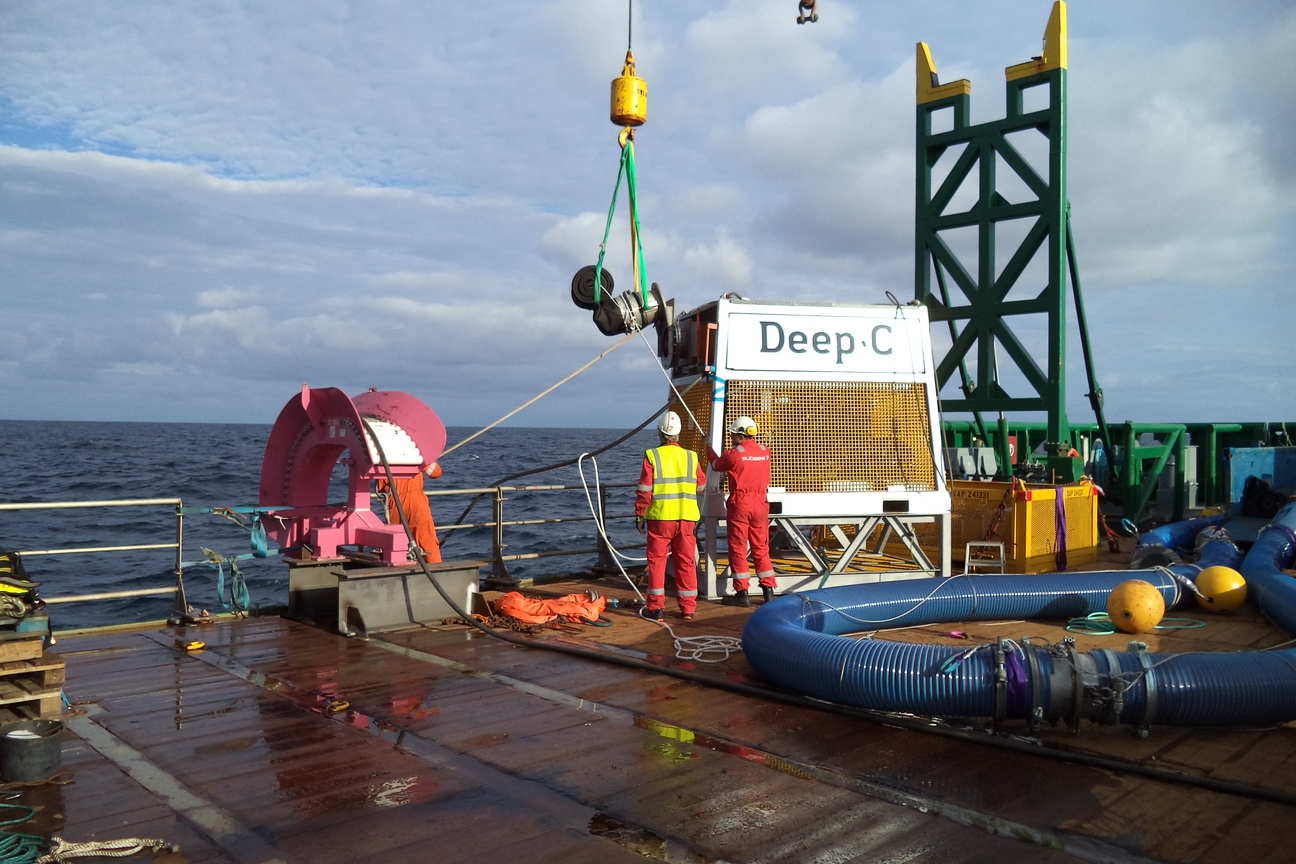

Elektrisk drift gjør at HD Subsea Dredge kan settes i gang raskt og med minimalt med utstyr på dekk. Mindre logistikk betyr kortere mobiliseringstid og enklere operasjoner.
Enheten har tre strømuttak tilgjengelig. To driver selve systemet, mens det tredje på 95 kW kan benyttes til andre, kraftkrevende formål på havbunnen. Med andre ord en relativt heftig stikkontakt under vann.
Et nytt kapittel for ROV-en
HD Subsea Dredge viser hvordan undervannsarbeid kan gjøres med utvidet bruk av ROV. Med høy kapasitet, fleksible konfigurasjoner og enkel integrasjon gir den ROV-en en større rolle i feltoperasjoner.
For industrien betyr dette at eksisterende ressurser kan brukes smartere. Mindre utstyr trengs på dekk, og mer arbeid kan utføres der det teller mest – på havbunnen.
